從設計圖到實體空間的精準實現

— 透過 1:1 雷射製造工藝，精準還原設計最初的想像

在 Sony 辦公室的規劃中，設計師期盼透過如樂譜般起伏的線條燈，體現品牌與音樂之間的連結。因此設計師以音樂流動的軌跡作為概念，透過自由延展的線條燈具，將抽象的旋律轉化為可被感受的空間語言。

然而要將設計圖中的流動曲線真實呈現在天花板上，傳統市售的標準化鋁條燈具完全無法勝任，本案的核心任務，在於如何將圖紙上的流動感，轉化為毫釐不差的實體結構。我們不只是將設計師提供的 CAD 圖檔 1 :1 無誤差製造成實體燈具，更透過現場放樣、結構支點與懸吊系統的精密整合，讓每一道曲線都能在真實空間中被準確實現。

➤ 挑戰：傳統工法極限與混亂現場的雙重考驗

弧度走調的硬彎風險：

傳統做法多使用市售直線鋁條，再透過彎管機現場或工廠硬折。然而，這種方式極度依賴師傅的個人手感，在面對本案多變且連續的流動弧度時，極易產生曲率不均、折痕或變形等加工誤差影響，很難精準還原設計師的原始圖面。

管線雜亂的定位難題：

現場為開放式天花板(明管設計)，佈滿複雜的空調、消防與機電管線，且結構面極不平整，使得燈具定位與安裝難度大幅提升。

➤ 策劃：以數位製造精準實現設計圖檔

1:1 數位雷射切割：

本案捨棄傳統彎折製程，直接將設計師提供的 CAD 圖檔，以 1：1 比例導入工廠生產系統。透過雷射切割技術製作燈具底板，再依照精準尺寸加工側板結構，逐段組裝完成燈體。每個轉折角度、曲率半徑與延伸方向皆由圖面直接控制，這樣的製作方式，不再依靠現場目測或經驗修正，而是真正依據設計圖進行精準製造，完整保留原始曲線與比例關係。

跨越管線的結構定位工程：

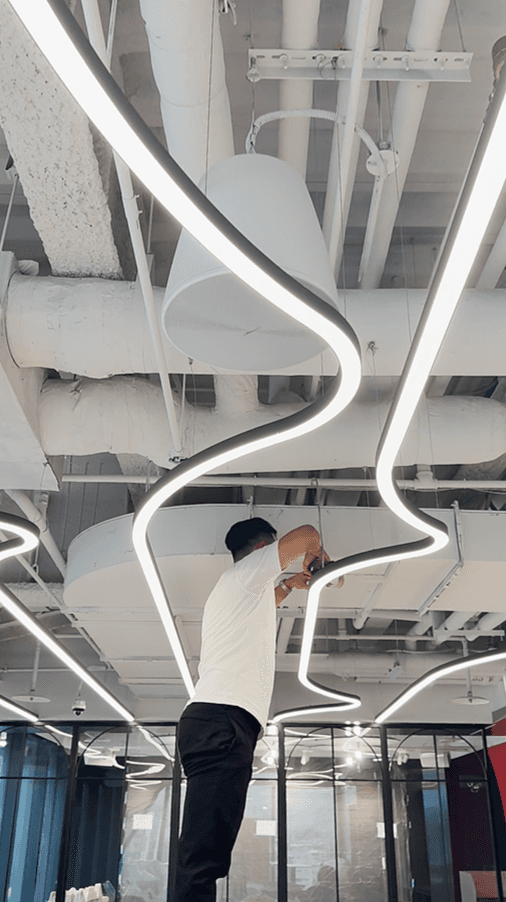

面對大量機電設備與不規則天花結構，我們先透過現場放樣，找出能夠維持燈具平衡、避免燈體變形的最佳支撐點。燈具則透過鋼絲懸吊系統進行高低微調，逐點校正水平與曲線姿態，確保整體線條與設計圖一致。

由於天花內部管線密集，原有結構並不足以提供完整支撐，我們另外規劃橫跨式支架，於管線間增加額外支點，使燈具受力更加均勻，同時避免長距離曲線燈體因自重產生偏移或變形。

從放樣、支點配置、懸吊調整到最終定位，每一道工序都經過反覆校正，確保每一道線條都能依照原設計位置精準落下。 最終呈現出的燈光軌跡，彷彿音樂在空間中自由流動，不僅成為辦公空間最具識別性的視覺焦點，也完整傳達 Sony 品牌所代表的創造力與感官體驗。
